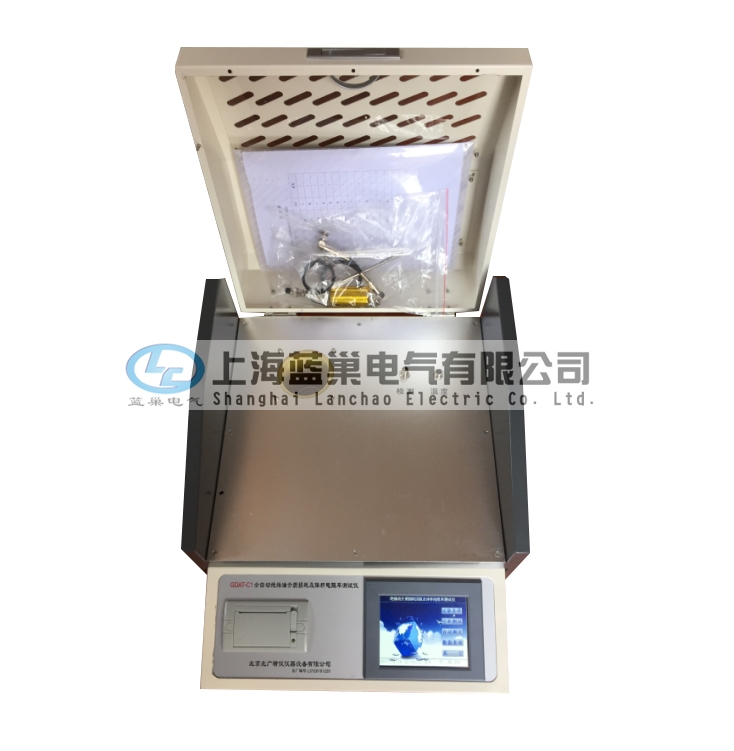

變壓器 絕緣油介質損耗及體積電阻率測試儀

2017/7/5 10:05:11 點擊量：123 標簽：變壓器 絕緣油介質損耗 體積電阻率 測試儀

一、產品簡介：

1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；

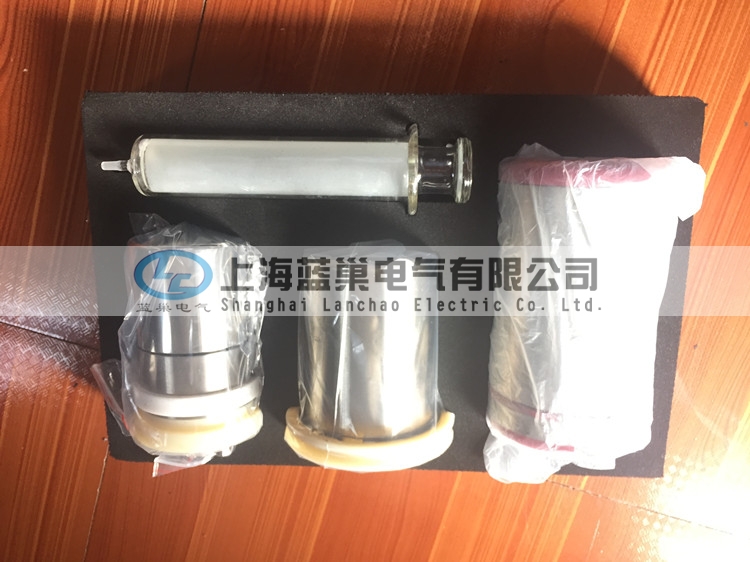

2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；

3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。

5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。

7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。

8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打?。辉O備可以顯示環境溫度，對試驗環境實時進行檢測。

9、自動存儲測量數據，可存儲100組測量數據。

10、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

二、產品技術指標

       測 量 范 圍： 電容量       5pF～200pF

                     相對電容率   1.000～30.000

                     介質損耗因數 0.00001～100

       直流電阻率   2.5 MΩm～20 TΩm

       測 量 精 度： 電容量       ±(1%讀數+0.5pF)

                     相對電容率   ±1%讀數

                     介質損耗因數 ±(1%讀數+0.0001)

                     直流電阻率   ±10%讀數

       分  辨   率： 電容量       0.01pF

                     相對電容率   0.001

                     介質損耗因數 0.00001

       測  溫 范 圍： 0～125℃

       溫度測量誤差： ±0.5℃

       交流實驗電壓： 0～2000V  連續可調，頻率50Hz

       直流試驗電壓： 0～500V     連續可調

三、使用條件

       1. 環境溫度     0～40℃

       2. 相對濕度    ≤80%

       3. 工作電源     AC 220V（1 ± 10%）

       4. 電源頻率     50 Hz (1 ± 10%)

       5. 功率消耗    ＜200 W
