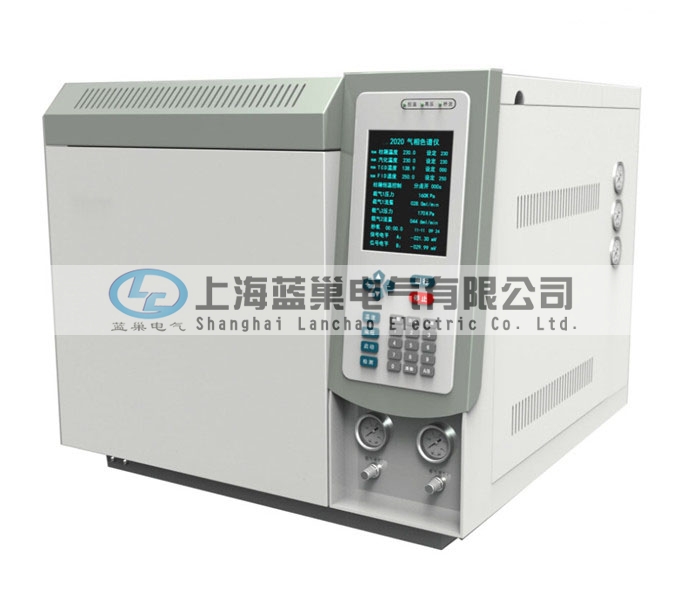

LCSP-2020變壓器絕緣油氣相色譜儀

2017/7/5 10:25:15 點擊量：796 標簽：色譜儀

LCSP-2020變壓器絕緣油氣相色譜儀方法簡介：

◆絕緣油中溶解氣體組分含量的測定

   用氣相色譜法測定絕緣油中溶解氣體的組分含量，是判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

   絕緣油的含氣量是油質監督的一項比較重要的指標,LCSP-2020變壓器絕緣油氣相色譜儀的流程設計完全符合中華人民共和國電力行業標準DL/T  703-1999《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉 化爐，可實現對變壓器油中溶解的九種氣體組份：氫氣、氧氣、氮氣、一氧化碳、二氧化碳、甲烷、乙烷、乙烯。乙炔的全部測定。其性能滿足DL/T  703-1999《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。

方法引用標準：

◆DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》

◆GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》

◆DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

◆GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》

LCSP-2020變壓器絕緣油氣相色譜儀性能：

變壓器油氣相色譜儀整套設備配置參數及技術指標：

1.氣相色譜儀主要配置和技術指標

1.1技術要求可滿足各類型機車主變壓器油的色譜分析要求

1.2整機使用條件工作電源：AC220V、50Hz，工作環境溫度：0℃-35℃，溫控精度：±0.1℃，溫控范圍:室溫以上10℃-400℃，溫控時間:<30min，總功率不大于2500kw。

儀器主要特點：

1.儀器采用大屏幕液晶漢字顯示技術(240×320帶藍色背光漢字圖文顯示屏)，顯示直觀、全鍵盤（帶數字鍵）操作；直接輸入四路溫控的設定值，超溫保護值。

2.儀器同時安裝一個熱導檢測器(TCD)和兩個氫火焰離子化檢測器（FID）雙柱并聯分析。

3.儀器采用更加先進的控溫算法，使控溫精度得到提高；柱箱具有的13階程序升溫功能，使該設備能勝任更大范圍的樣品分析。

4.儀器具備分析條件參數存儲功能，可存儲包括四路溫控的設定值，超溫保護值，13階程升等分析參數。

5.儀器內置24位高分辨率高穩定性數據采集系統。儀器配置通信端口USB可與電腦連接，真正實現控制分析數據處理一體化。

6.儀器采用模塊化，單元化結構設計，具有高靈敏度、低噪聲、寬線性度的特點。

7.儀器采用了多處理器并行工作方式，使儀器更加穩定可靠。

8.大容量的FLASH及EEPROM存儲器的采用，使數據的保存更加可靠；并免除更換備份電池之煩；

9.儀器柱箱采用后開門結構，使低溫控制精度得到提高，并使柱箱快速降溫。

10.儀器具有雙氣路雙進樣器系統，精確的控制閥件，具有高重現性和穩定性；

11.儀器自帶壓力傳感器，當壓力不足或無壓力時，自動關閉TCD，并有誤操作保護TCD裝置，雙重保護TCD檢測器。

12.內置外部啟動按鈕，可接受外部啟動信號，同時也能輸出啟動開關信號。

13.進樣恒壓裝置，進樣波動更小，峰型自動判斷更準確。

14.特制定量卡RSD≤0.5%（國標RSD≤3%），進樣更方便，數據更準確。

15.采用點火專用開關，在分析過程和整個儀器運行過程中，無需調節流量參數，保證了良好的分析結果準確性與良好的重現性。

16.自診斷功能：當控溫鉑電阻短路、開路，溫度超過設定保護值時，微機系統會斷開加熱開關保護儀器，并顯示故障部位和故障類型。

17.抗干擾：雙電源設計，模擬電源與開關電源同時監控CPU，在電源突然斷電或瞬間干擾下，微機系統可以將控制參數自動保存，干擾過后自動恢復正常運行，使儀器在無人看管下安全運行

油中氣體最小檢測限    單位ul/L

2  色譜分析工作站

2.1泵站軟件絕緣油專用色譜工作站是基于windows 7以上操作系統開發的最新一代色譜工作站，應具有強大功能的實用數據處理系統，全漢化窗口菜單，使用鼠標操作，多任務并行工作方式，使操作靈活方便。即使是毫無分析經驗的操作人員也能得到與經驗豐富的分析者相同的分析報告。

2.2譜圖處理功能操作便捷，采用全中文的窗口界面以及實時操作提示和在線幫助，并有教學功能，方便用戶學習使用。工作站可對不同的峰形進行智能分析處理，自動處理分析結果。靈活的手動譜圖處理功能，可增刪、修改峰，任意放縮譜圖，確保分析結果的準確性。

2.3專家診斷系統計算機自動對數據結果進行分析判斷，運用三比值法、三角形法和專家知識庫、專家推理機、歷史比較等知識，自動進行故障診斷，其故障判斷符合最新的國家標準，并自動計算產氣速率，打印故障分析報告。

2.4數據庫管理功能開 放式數據管理：保存完整的相關設備信息以及分析結果數據信息。具備分級管理功能，方便增加、修改、刪除，隨意調閱、檢索。檢索得到的分析結果數據可以輸出 到Word模版打印，方便用戶做各種總結報表。開放式數據格式，適用于多用戶數據共享.

2.5先進的硬件性能采用24位高精度內置式數據采集卡，內含先進的單片機控制系統，輸入范圍可達-2v~ 2v，獨特高保真數字濾波技術，可進行噪聲濾波而保留小峰，提高儀器檢測精度，分辨率不低于0.1μV。

2.6啟動一鍵啟動方式，工作站自動識別出峰順序和保留時間。

2.7設備管理功能簡介而直觀，用戶設置的設備管理卡片，分析結果根據不同的設備分類保存，令數據的管理一目了然。

2.8靈活的打印功能：提供固定格式和自定義模版格式的結果報告。

3全自動脫氣振蕩儀

3.1整機采用單片機控制，加熱、溫控、恒溫、定時振蕩、延時報警均由微機自動控制，操作簡便可靠。

3.2采用專門設計的高性能電機和傳動機構，整機噪音要小。

3.3采用上開門設計，方便取放注射器。

3.4可同時對八支油樣進行振蕩。

3.5采用微機智能控制系統，確保溫控精度。

3.6整機結構設計要合理，體積小、重量輕、外形美觀大方。

3.7技術指標

4.氫氣發生器技術規格、參數：

（1）氫氣純度：99.999%            （2）氧氣含量：<0.01ppm

（3）氫氣最大流速：300cc/min （4）電子流量實時顯示

（5）自帶凈化裝置2套                （6）氫氣壓力>50psi

（7）電源輸入：220V 50HZ

5.空氣發生器技術規格、參數：

（1）純度無油三級                （2）空氣流量：0-2000ml/min

（3）工作壓力：0--0.4Mpa    （4）自帶凈化裝置2套

（5）工作噪音：小于40dB(A)（6）電源電壓：220V 50HZ

6.容積40L高純度（99.999%）氮氣或氬氣鋼瓶1瓶，含減壓閥。

7.容積8L標準氣體1瓶，含減壓閥

8.計算機技術規格（1）常規辦公室電腦配置（2）應預裝好WINDOWS 7 32位操作系統及氣相色譜分析專用軟件。（3）其他：鍵盤、鼠標、USB3.0接口（4）黑白打印機技術規格、參數最大打印幅面A4

9.備件及工具1其它需要配置的。2．各種連接管、連接件。

儀器主要參數：

1．整機使用條件

工作電源：AC220V、50Hz，工作環境溫度：0℃-35℃，溫控精度：±0.1℃，溫控范圍:室溫以上10℃-400℃，溫控時間:<30min，總功率不大于2500kw。有條件的地方增加臺電源穩壓器；

2.FID檢測靈敏度：

檢測限：        ≤5×10-12g/s(正十六烷)

基線噪聲：      ≤6×10-13A/H

線性范圍：      ≥106

穩定時間：      <20min

3.TCD檢測靈敏度

    S≥10000mv.ml／mg（正十六烷）

   動態范圍：≥106

   基線噪聲：≤20uV（載氣為99.999的氫氣）

LCSP-2020變壓器絕緣油氣相色譜儀設備的必要配置

儀器操作免費上門培訓，一年質保
