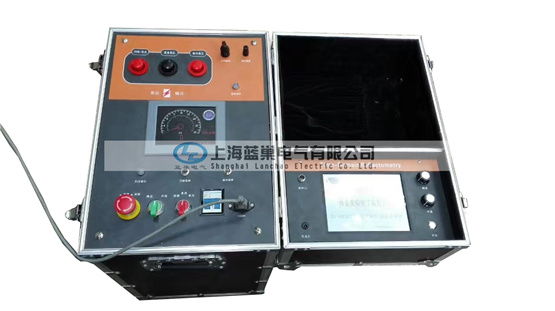

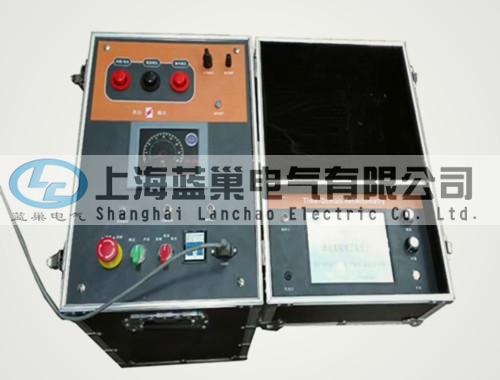

LCG-700（一體式）電纜故障測試儀

2017/5/13 17:58:58 點擊量：157 標簽：

產品簡介：

               全新LCG-700一體式電纜故障測試儀（集成了：測距主機，路徑儀，定位，電容，間隙求為一體，真正做到了一體機）。除了具有定位系統的所有功能優勢外，還增加了自動放電高壓定位功能、無損快測定位功能、電纜耐壓試驗功能、高阻故障降阻燒穿功能等，可以自動識別外接附件，無論您在現場遇到多么復雜的電纜故障，設備都為您集成配置了相應的測試設備，選擇適合的方法，即可快速輕松的為您解決所有故障。

系統功能

★測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

★故障預定位測試方法：低壓脈沖法，高壓沖閃法，弧反射法、無損快測法任意定制，高低壓電纜測試通用

★電纜耐壓試驗功能

★高阻故障降阻、燒穿功能

★故障性質判斷功能

★電波在電纜中傳播速度探測功能

★外護套、護層故障定位功能

★死接地故障定位功能

★直埋電纜漏電故障查找功能

★架空電纜短路或碰地故障測試功能

★金屬管線探測功能

★管道防腐層檢測功能

★光纜路由探測功能

★帶電電纜及非運行電纜路徑精確查找功能

★地下管線、管道探測功能

★帶電電纜識別功能

★電纜埋深探測功能

★電纜故障點精確定位功能

★后續可升級增加新功能，未來可無限配置功能更強大

應用環境：

供電系統（供電局等），發電輸電系統（電廠等），煤炭開采（煤礦等），石油化工系統，冶金制造（鋼鐵廠等），交通運輸（機場、鐵路等），市政規劃建設、動土施工普查、大學及科研院所，其它廠礦企業。

集成系統優勢：

★ 全集成一體結構——將傳統電纜故障測試儀功能高度集成，一機多用，真正實現了輕型、便捷！

★接線簡單，方便可靠——儀器只留輸出接口。避免了傳統儀器因繁瑣接線導致無法測試甚至損壞儀器的可能。

★測距方法全面——低壓脈沖法，高壓沖閃法，弧反射法、無損快測法任意定制。

★測距軟件支持多相波形對比——自動判距，判斷波形，極易發現隱含故障點。

★一鍵測距——無需分析波形，只需點擊自動測距按鈕，直接得到電纜全長和故障距離。

★高壓自動放電，安全放心——放電時間和放電頻率主動可控。內置大容量脈沖電容，儀器自帶安全自動放電機構，關機后高壓自動放電。避免用戶直接手動操作高壓而帶來的潛在危險。

★全密封球隙——方便近端故障定位。滿足各種高低壓電纜的測試要求。

★雨雪等極端天氣室外仍可正常測試——無氣候條件限制，能夠在短時間內恢復供電。

★人身安全保障——高壓設備與低壓設備之間無線通信，杜絕因頻繁調節高壓導致測試人員遭受電擊的事故隱患！

★高低壓電纜故障通用——兩種儲能電容配置既保證不對低壓電纜造成二次損壞，又能很好解決高壓電纜的接頭進水故障。

★可靠的固態硬盤——海量固態硬盤支持多達上億波形的存儲。

★高分辨率支持——采用新的FPGA+NAD并行采樣技術，實現高達450MHz的采樣頻率。

★內置自動匹配發射機——路徑信號和無損定位信號一鍵同步發射，一人同步進行，方便快速定位。

聲磁同步定位優勢

★路徑接收與聲磁同步故障定位實現一體化。

★聲磁同步接收機十級高亮LED強度指示，簡單直觀清晰，與蜂鳴提示音及耳機聽音結合達到快速精確定位。

★獨有的數字信號處理技術，在極短時間內準確接收瞬時聲場強度，然后穩定顯示，減少測試人員的疲勞感。

★磁信號接收精準，充分利用沿線磁信號做故障點導向信號，放電實時顯示，提高故障定點效率。

★高抗干擾性，能有效排除環境噪聲的干擾。

★高靈敏度，可多檔位調節，適合各種環境下測試

★高壓放電同時可以粗測電纜路徑，提高了故障定點效率。

★配套的定點傳感器具有低噪聲、高靈敏度、防水特性。

無損檢測優勢

★具有故障區域判斷功能，現場無需拆除負載，可以快速確定故障點初步位置，大大提高測試效率。

★全程無需施加高壓，無需分析波形。

★路徑信號及故障信號同時發射，便于同步接收。

★故障探測器具有故障箭頭指示方向，測試一目了然，簡單方便。

★故障定位儀突破傳統的“A字架”設計，可以實現靈活組裝，外觀簡潔大方，裝箱攜帶方便。

★一人可同步完成路徑查找、精確定位、埋設深度等測試。

★不受測試條件限制，水泥地面、綠化帶等土壤地面均可使用。

指標參數

★操作系統：WIN10

★顯示方式：大屏幕電容觸摸屏

★操作方式：全天候觸摸屏

★存儲：固態硬盤

★采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz，450 MHz（自適應脈寬）

★測試長電纜：100km

★測試短電纜(盲區)：無盲區

★路徑尋測誤差：10cm之內

★精確定位精度：10cm以內

★大探測深度：10米

★高壓測試方式：周期、單次，時間可調

★定點方式：聲磁同步定點及無損檢測定點。

★供電方式：內置大容量電池及220V交流電源

★待機時間：連續使用4小時左右

★工作環境溫度：-35℃～+75℃；相對濕度：RH≤85%（25℃）；海拔高度2000米。

★外形尺寸：580mm X 540mm X 900mm

★重量：19Kg
